LUMIX — modułowy kaseton LED

LUMIX to modułowy, dwustronny kaseton reklamowy LED z aluminiowym profilem 12 cm. Możesz używać go samodzielnie lub łączyć ramy w zabudowę targową.

  • Sześć srebrnych formatów: 100, 200, 285, 300, 400 i 500 × 250 cm.
  • Oświetlenie OSRAM 6500 K i montaż bez narzędzi.
  • Grafika tekstylna mocowana taśmą silikonową.
  • Zasilacze i walizka na kółkach w zestawie konstrukcyjnym.
  • Dokumentacja TÜV, raport FIRE-LAB i szablony PDF.
Kategorie: , Znaczniki: ,

Opis

LUMIX — dwustronny kaseton reklamowy LED

Podświetlany kaseton LUMIX służy do prezentacji grafiki w salonach sprzedaży, na konferencjach i targach. Aluminiowa rama o szerokości profilu 12 cm mieści oświetlenie LED i umożliwia zamontowanie grafiki tekstylnej po obu stronach. Modułowa konstrukcja pozwala wykorzystać pojedynczy kaseton samodzielnie lub połączyć ją z kolejnymi ramami w zabudowę targową.

Grafika tekstylna i podświetlenie

Diody OSRAM o barwie 6500 K podświetlają wydruk od wewnątrz. Do ekspozycji podświetlanej dobieramy tkaninę backlit i wykonujemy wydruk dopasowany do ramy. Grafikę mocuje się w rowku profilu za pomocą wszytej taśmy silikonowej; dostawca wskazuje rozmiar taśmy 12 × 3 mm. Wymiana wydruków pozwala korzystać z tej samej konstrukcji podczas kolejnych kampanii.

Montaż ramy i sposób łączenia kasetonów

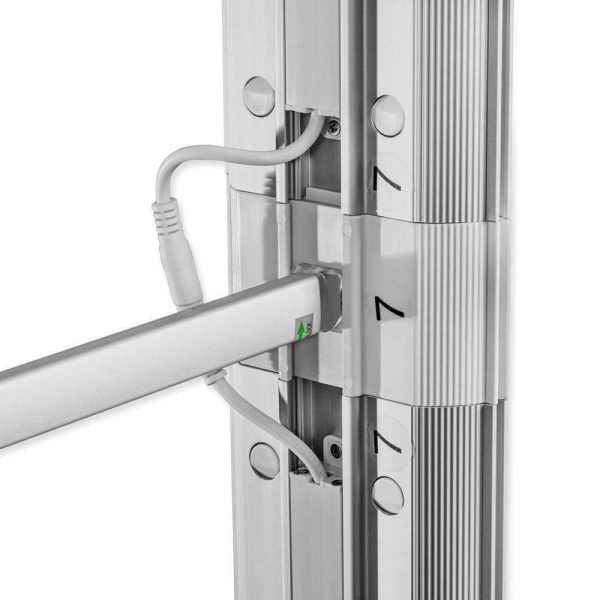

Elementy profilu łączy się bez użycia narzędzi, zgodnie z instrukcją właściwego rozmiaru. Ramę stabilizują stopy. Po zmontowaniu konstrukcji łączy się przewody oświetlenia i podłącza zasilacze 24 V, a następnie osadza grafikę w profilu.

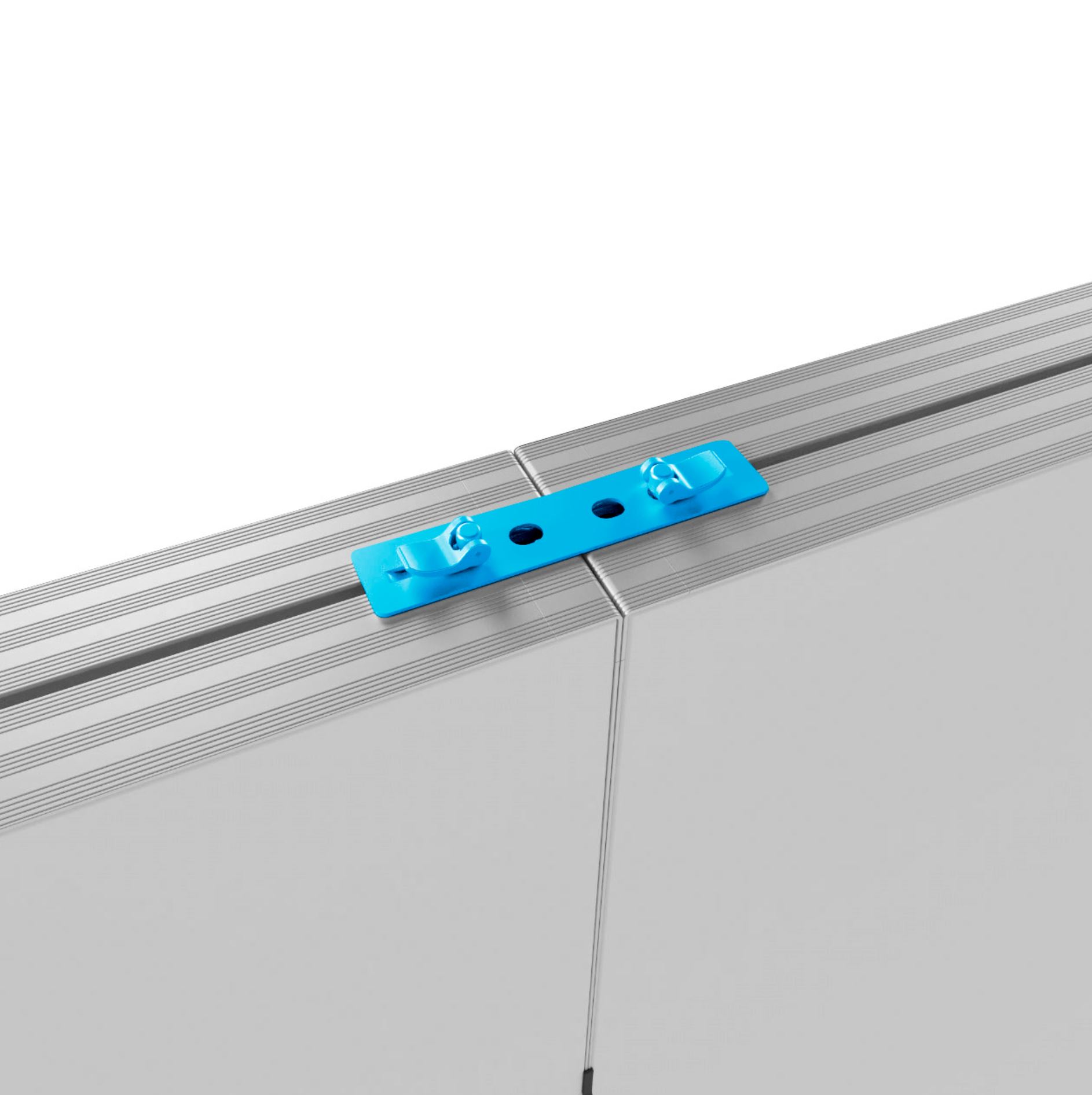

  • W jednej linii: konektory szeregowe i górne umożliwiają zestawienie ram obok siebie.

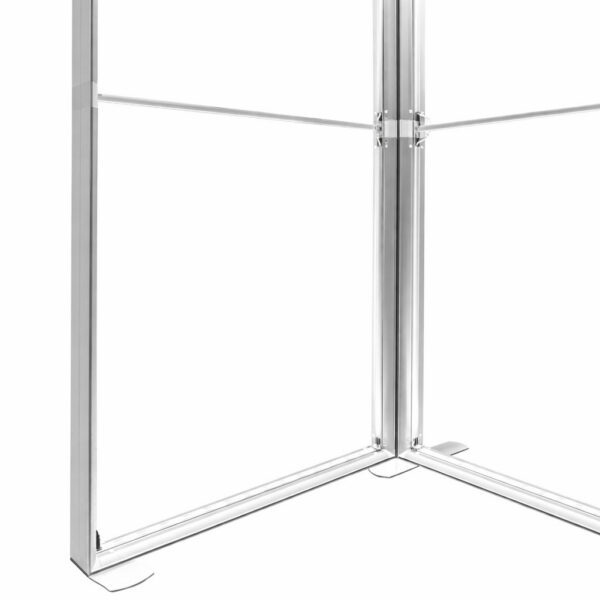

  • W narożniku: konektory 90° oraz odpowiednie łączniki dolne i stopy tworzą połączenie narożne.
  • Inne układy: dostępne są także konektory 45°, 60°, T i X. Dobór łączników zależy od projektu stoiska.
  • Rozbudowa: system można uzupełnić o moduły poszerzające, podwyższenia, zaplecze Locker Set, półki, uchwyt monitora lub dach. Akcesoria do rozbudowy dobieramy osobno.

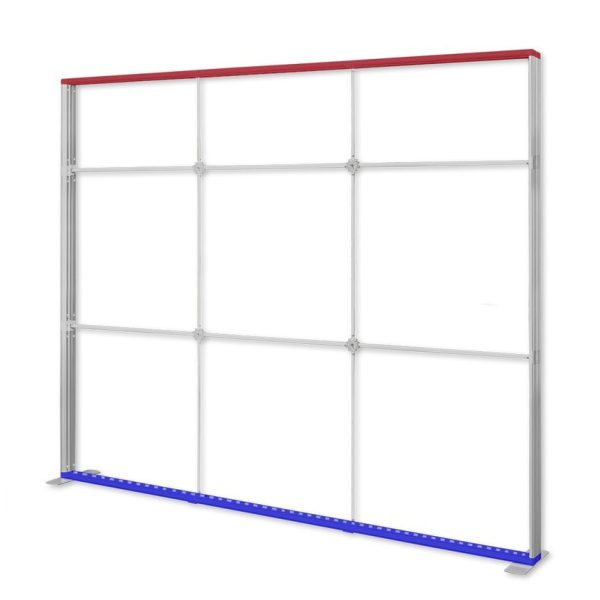

Łącznik modułowych ścianek LED LUMIX Konstrukcja podświetlanej ścianki LUMIX

Rozmiary i parametry

Format srebrnej ramy Waga według dostawcy Moc LED Zasilacze w zestawie
100 × 250 cm 12 kg 84–90 W 1 szt.
200 × 250 cm 21 kg 168–180 W 2 szt.
285 × 250 cm 26 kg 201,6–270 W 2 szt.
300 × 250 cm 27 kg 252–270 W 2 szt.
400 × 250 cm 29 kg 336–360 W 4 szt.
500 × 250 cm 36 kg 420–450 W 4 szt.

Wszystkie wymienione warianty mają wysokość 250 cm, aluminiowy profil 12 cm i zasilanie LED 24 V. Podane moce i liczby zasilaczy dotyczą poszczególnych srebrnych ram; nie są wspólną wartością dla całej serii. Dostawca opisuje wagę wariantu 100 cm jako wagę stelaża, a pozostałych jako wagę produktu.

Dostępne są również ramy z czarnym wykończeniem: 200, 285, 300 i 400 × 250 cm. Kolor oraz wyposażenie potwierdzamy przy doborze konfiguracji.

Transport i zawartość zestawu

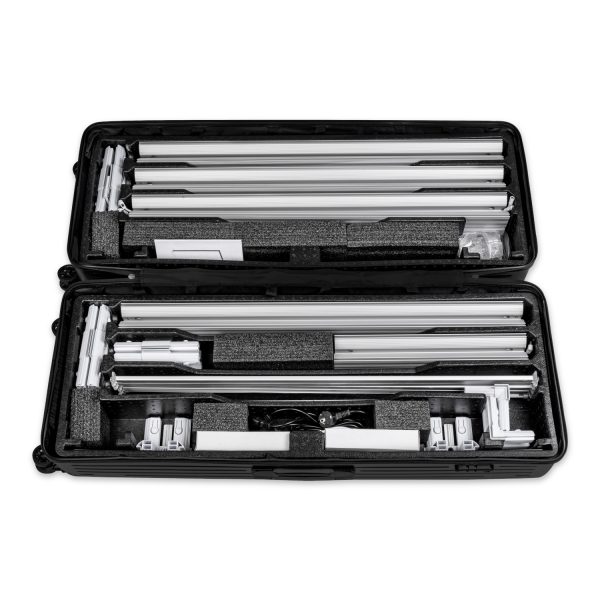

Zestaw konstrukcyjny zawiera ramę LUMIX, oświetlenie LED, odpowiednią liczbę zasilaczy oraz walizkę transportową na kółkach. Dla szerokości 100, 200, 285 i 300 cm dostawca wymienia również przewód XL łączący listwy LED. Zakres wydruków ustalamy osobno przy wycenie.

LUMIX jako zabudowa targowa

Ten sam system wykorzystujemy w gotowych stoiskach narożnych: 3 × 3 m, 5 × 3 m i 5 × 5 m. Opisy kompletów i elementów wyposażenia znajdziesz na ich kartach w kategorii zabudowy targowej.

Dokumenty i przygotowanie projektu

Certyfikat, raport badań oraz instrukcja montażu znajdują się w zakładce „DOKUMENTACJA LUMIX”. Szablony dla wszystkich sześciu szerokości umieściliśmy osobno w zakładce „WYTYCZNE DLA GRAFIKA”.

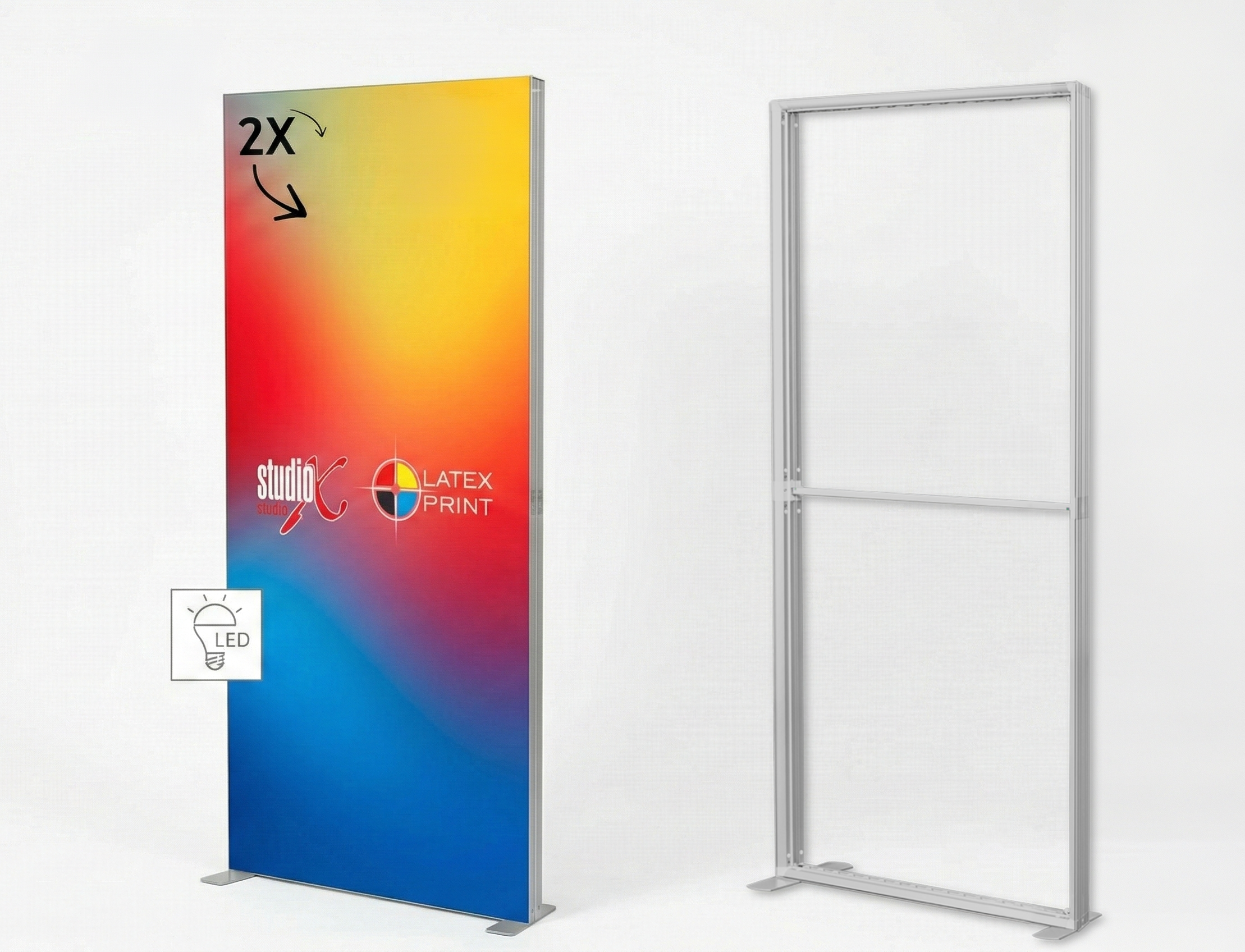

Stelaż aluminiowy ścianki LED LUMIX 100 × 250 cm

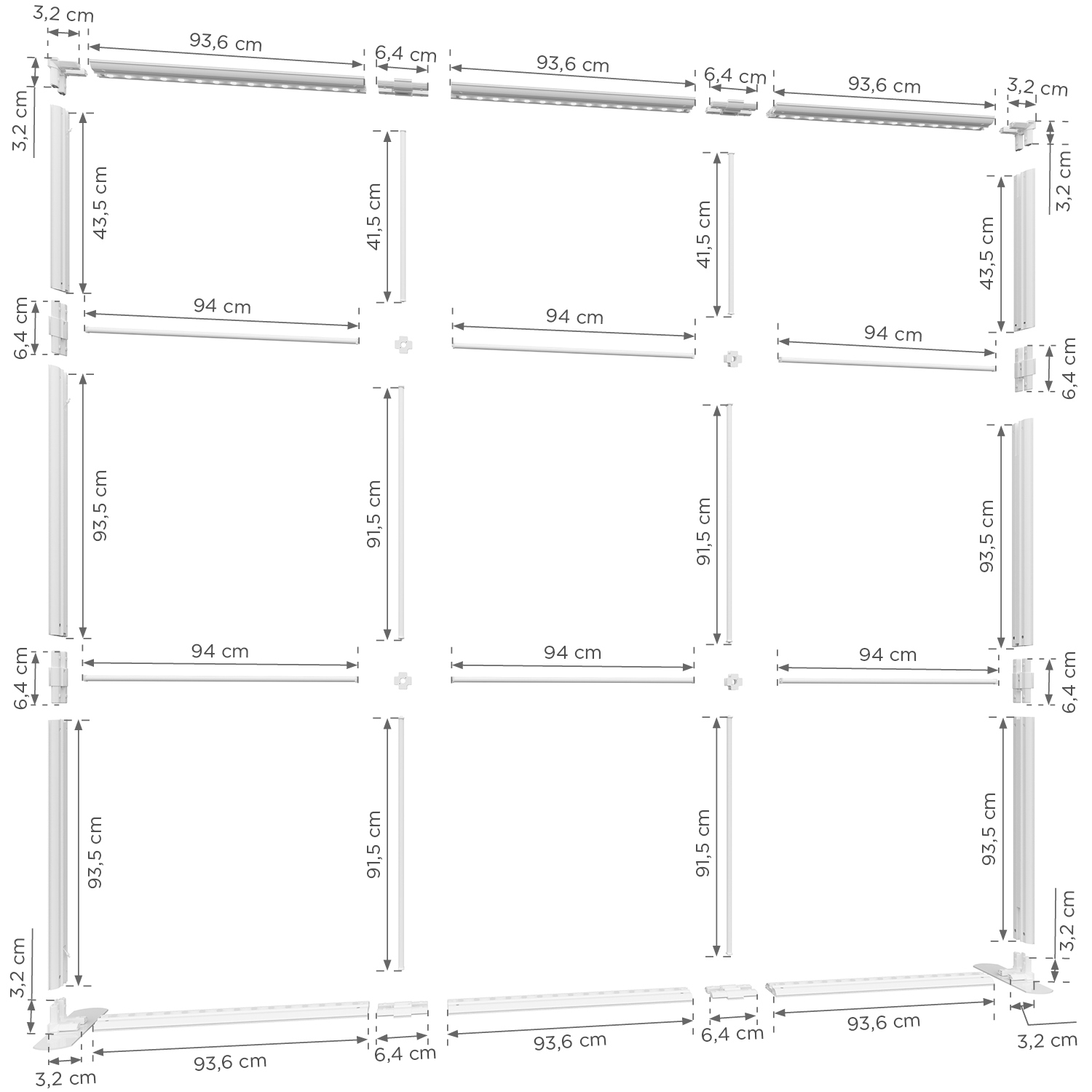

Konstrukcja i detale LUMIX

Zapytaj o wycenę

Podaj model i rozmiar, wersję wydruku jednostronną lub dwustronną oraz termin, na który potrzebujesz gotowego zestawu. Napisz, czy zamawiasz konstrukcję z grafiką, czy sam wydruk do posiadanego systemu, i czy masz już projekt. Skontaktuj się z LatexPrint, aby uzgodnić szczegóły.

Aby złożyć zamówienie, prosimy o przesłanie wiadomości e-mail na adres: systemy@latexprint.pl

W zamówieniu prosimy zawrzeć załączniki:

Pliki do druku

  • Szablony do pobrania znajdziesz na karcie produktu, w zakładce z wytycznymi dla grafika. Jeśli nie ma szablonu dla Twojego produktu, napisz do nas przed przygotowaniem projektu.
  • Prosimy o przesyłanie plików w formatach nadających się do druku, takich jak: CorelDRAW (CDR), Adobe Illustrator (AI, EPS) lub PDF.
  • Pliki z Canvy nie są akceptowane.

Czas realizacji zamówienia

  • Standardowy czas przygotowania produktu wynosi od 4 do 14 dni roboczych.

Możemy przygotować projekt graficzny dla tego systemu. Zadzwoń: 603 644 881

Proces projektowania graficznego

Chcemy, aby ten proces był dla Ciebie tak prosty i płynny, jak to tylko możliwe. Będziemy potrzebować kilku rzeczy, aby pokierować procesem twórczym, aby stworzyć coś naprawdę imponującego.

Jeśli jesteś nowy w procesie projektowania graficznego, plikach graficznych, szablonach i oprogramowaniu, nie martw się! Jesteśmy tutaj, aby Ci pomóc i zaoferować naszą wiedzę w zakresie najlepszych praktyk.

Wzory graficzne pochodzą z zasobów własnych, licencji banków zdjęć: adobe stock, istock, stock.chroma

CZEGO OD CIEBIE POTRZEBUJEMY

  • Krótki opis tego, co chcesz osiągnąć
  • Wszelkie grafiki, które już masz, takie jak logo przesłane do nas (najlepiej w formacie wektorowym)
  • Wszelkie obrazy w wysokiej rozdzielczości przesłane do nas
  • W razie potrzeby wytyczne dotyczące marki korporacyjnej
  • Wszystkie informacje kontaktowe, które chcesz umieścić

OD NAS

  • Skontaktujemy się z Tobą, aby omówić Twój projekt i pomysły
  • Przedstawimy wstępną wycenę projektu
  • Po zatwierdzeniu przystępujemy do projektowania
  • Sugerujesz poprawki lub zmiany
  • My wprowadzamy zmiany, Ty zatwierdzasz i sprawiamy, że produkt ożywa!

Plik PDF

Wytyczne do grafiki LUMIX

Pobierz szablon zgodny z szerokością ramy. Projektuj na stronie technicznej PDF w skali 1:1, w CMYK, przy rozdzielczości 120 ppi. Zachowaj format, spad i obszar bezpieczny zaznaczone na szablonie. Nie dopasowuj grafiki do całego rozmiaru strony PDF: zawiera ona także legendę i marginesy.

Dla ekspozycji dwustronnej przygotuj dwa osobne pliki. Projekty mogą być różne po każdej stronie. W strefie mocowania taśmy silikonowej nie umieszczaj istotnych tekstów ani logotypów. Przy rozbudowanej ramie lub module poszerzającym potrzebny jest szablon dla docelowej konfiguracji.

Plik PDF

Dokumentacja systemu LUMIX

LUMIX to nazwa systemu oferowanego przez LatexPrint. W dokumentach dostawcy występuje również nazwa LUNIX.

Raport FIRE-LAB nr RKS/62/04/2026 podaje klasę reakcji na ogień B-s1,d0 dla opisanego w nim systemu LED z profilem 12 cm. Zakres raportu nie stanowi potwierdzenia klasy dowolnej grafiki tekstylnej. Certyfikat TÜV i raport należy odczytywać wraz z podanym w nich zakresem zastosowania.
